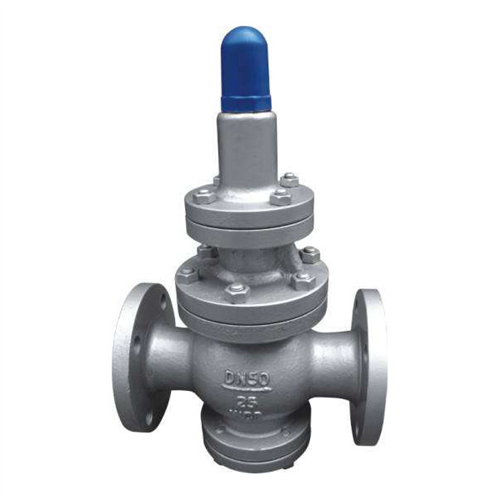

Y43H蒸氣減壓閥屬于先導活塞式電磁閥。由主閥和導閥兩局部組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調理彈簧等零件組成。蒸氣減壓閥在普通減壓閥根底上作了很大改良，加大了活塞面積，改動了節流構造。改動了密封方式，加大了過流面積等等，從而在進步靈活度、流量、壽命等方面大大改善了性能。
Y43H蒸氣減壓閥主要用于蒸汽管路，適用于流量大流質變化大，進口壓力變化大的蒸汽管路。
| 閥體方式 | 直通鑄造閥 | |||||
|---|---|---|---|---|---|---|
| 公稱通徑 | DN15～500mm | |||||
| 法蘭規范 | ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) | |||||
| 銜接方式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于2″以內) | |||||
| 公稱壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼體實驗壓力(Mpa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
| 密封實驗壓力(Mpa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 |
| 最高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(Mpa) | 0.04～1.0 | 0.05～1.6 | 0.08～2.5 | 0.2～3.5 | 0.5～3.5 | 0.5～4.5 |
| 壓力特性偏向(Mpa)△P2P1 | GB12246-1989 | |||||
| 流量特性偏向(Mpa)△P2G2 | GB12246-1989 | |||||
| 最小壓差(Mpa) | 0.07 | 0.1 | 0.15 | 0.4 | 0.5 | 0.8 |
| 滲漏量 | GB12245-1989 | |||||
| 1 | 底座 | HT200 | WCB | CF8 | CF8M |
|---|---|---|---|---|---|
| 2 | 閥體 | HT200 | WCB | CF8 | CF8M |
| 3 | 彈簧 | 65Mn/60Si2Mn | |||
| 4 | 閥瓣 | 2Cr13 | 2Cr13/304 | 304 | 316 |
| 5 | 閥座 | 2Cr13 | 2Cr13/304 | 304 | 316 |
| 6 | 閥桿 | 2Cr13 | 2Cr13/304 | 304 | 316 |
| 7 | 導向套 | 2Cr13 | 2Cr13/304 | 304 | 316 |
| 8 | 活塞 | 2Cr13 | 銅合金 | ||
| 9 | 中閥蓋 | HT200 | WCB | CF8 | CF8M |
| 10 | 密封壓環 | 2Cr13 | 2Cr13/304 | 304 | 316 |
| 11 | 上閥蓋 | HT200 | WCB | CF8 | CF8M |
| 12 | 調理螺栓 | 25 | 2Cr13/304 | 304 | 316 |
| 13 | 維護套 | HT200/塑料 | WCB | CF8 | CF8M |
